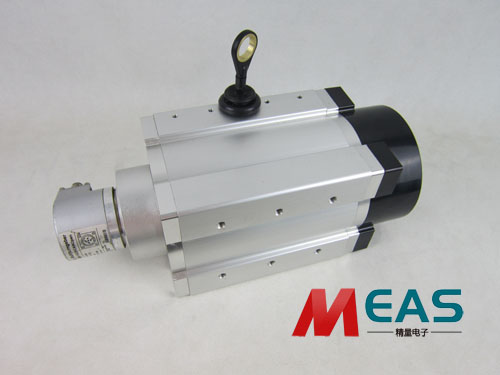

拉線位移編碼器信號兩極間加裝濾波器可減少差模干擾
新聞來源：原創文章出自濟南精量電子科技 發布時間：2022-10-31 10:44:32 點擊量：1911
拉線位移編碼器工業環境惡劣，干擾信號較多，信號傳送距離較長，常常會使傳送的信號有誤。為提高系統運行的可靠性，使PLC在信號出錯倩況下能及時發現錯誤，并能排除錯誤的影響繼續工作，在程序編制中可采用軟件容錯技術。信號在接入計算機前，在信號線與地間并接電容，以減少共模干擾；在信號兩極間加裝濾波器可減少差模干擾。
拉線位移編碼器接地其一為了安全，其二是為了抑制干擾。完善的接地系統是PLC控制系統抗電磁干擾的重要措施之一，對PLC控制系統而言，它屬高速低電平控制裝置，應采用直接接地方式。由于信號電纜分布電容和輸入裝置濾波等的影響，裝置之間的信號交換頻率一般都低于1MHz，所以PLC控制系統接地線采用一點接地和串聯一點接地方式。集中布置的PLC系統適于并聯一點接地方式，各裝置的柜體中心接地點以單獨的接地線引向接地極。
