拉線位移編碼器信號以差分形式輸出抗干擾能力更強
新聞來源：原創文章出自濟南精量電子科技 發布時間：2023-6-16 11:54:41 點擊量：1896

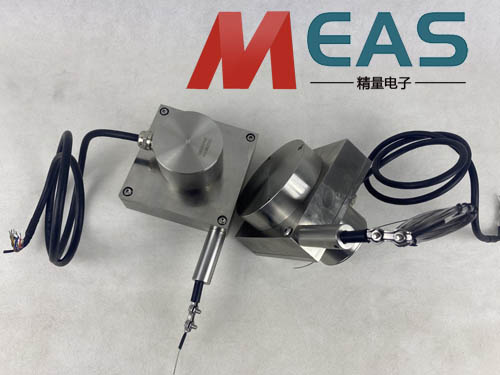

拉線位移編碼器信號以差分形式輸出抗干擾能力更強
拉線位移編碼器的互補輸出是輸出上具備NPN和PNP兩種輸出晶體管的輸出電路，根據輸出信號的2個輸出晶體管交互進行工作及停止動作，比集電極開路輸出的電路傳輸距離能稍遠，也可與集電極開路輸入機器(NPN、PNP)連接，線性驅動輸出是采用RS-422標準，用AM26LS31xin片應用于高速、長距離數據傳輸的輸出模式。信號以差分形式輸出，因此抗干擾能力更強，輸出信號需專門能接收線性驅動輸出的設備才能接收。
拉線位移傳感器的集電極開路輸出是以輸出電路的晶體管發射極作為公共端，并且集電極懸空的輸出路。一般分為NPN集電極開路輸出，和PNP集電極開路輸出。電壓輸出是在集電極開路輸出的電路基礎上，在電源間和集電極之間接了一個上拉電阻，使得集電極和電源之間能有一個穩定的電壓狀態。
